  • 美国 Allied精密研磨抛光机 MultiPrep™
美国 Allied精密研磨抛光机 MultiPrep™

美国 Allied精密研磨抛光机 MultiPrep™

  • 新升级的美国ALLIED MultiPrep高精密研磨系统,采用7寸LCD触摸屏完成所有操作,研磨系统精度能够达到1um,适用于高精密(金相,SEM,TEM,AFM等)样品的前处理 MultiPrep™系统适用于高精密(金相,SEM,TEM,AFM等)样品的半自动准备加工。

产品详情

新升级的美国ALLIED MultiPrep高精密研磨系统,采用7寸LCD触摸屏完成所有操作,研磨系统精度能够达到1um,适用于高精密(金相,SEM,TEM,AFM等)样品的前处理

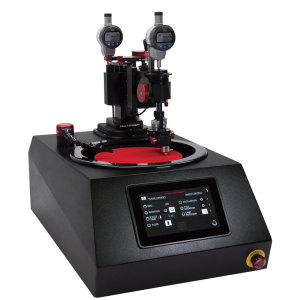

美国 Allied精密研磨抛光机 MultiPrep™(图1)

美国 Allied精密研磨抛光机 MultiPrep™(图2)

美国 Allied精密研磨抛光机 MultiPrep™(图3)

       MultiPrep™系统适用于高精密(金相,SEM,TEM,AFM等)样品的半自动准备加工。主要性能包括平行抛光,精确角度抛光,定点抛光或几种方式结合抛光;它解决了操作者之间的不一致性,提供可重复的结果,而不管他们的技能如何; MultiPrep 无须手持样品,保证只有样品面与研磨剂接触。

       双测微计(倾斜度和摆动度)允许相对于研磨盘进行精确的样品倾斜度调整;精密的Z-轴指示器保证在整个研磨/抛光过程中维持预定义的几何方向。

       数字指示器可以量化材料的去除率,可以实时监测或进行预先设定的无人操作。可变速的旋转和振荡,能够最大限度地提高整个研磨/抛光盘的使用和减少手工制样。可调负荷控制,扩大了其从小样品(易碎样品)到大样品的全方位处理能力。

      常见的应用包括并联电路层级,横截面,楔角抛光等

特征

MultiPrep定位头特点:

前数字指示器显示实时的材料去除率(样品的行程),

1微米分辨率

精确轴设计保证样品垂直于研磨盘,使之同时旋转

双轴测微计控制样品角坐标设置(斜度和摆度),+10°/-2.5°幅度, 0.02° 增量。

后置的数字指示器显示垂直位置(静态),具有归零功能,1微米分辨率

6倍速样品自动摆动

齿轮传动主轴应用于要求较高的转动力矩,如较大或封装的样品

凸轮锁紧钳无需其他辅助工具,方便用户重新设置工作夹具

8倍速样品自动旋转

样品调整范围:0-600克(100克增量)

美国ALLIED设计制造

研磨/抛光机特点:

研磨盘速度范围:5-350 RPM5转速增量)

数字计时器和转速表

7“LCD触摸屏,带键盘输入控制所有功能

顺时针/逆时针研磨盘旋转

可选的AD-5 ™自动操作流体分配器

调节阀电子控制冷却液

0.5 HP375 W),高扭矩马达

稳定的RIM铝和不锈钢结构

腐蚀/耐冲击盖

一年保修

符合欧盟CE标准

由美国Allied设计制造


项目#描述
15-2200MultiPrep精密抛光系统,用于8”研磨盘,100-240 V 50/60 Hz 1
包括:飞溅环和压板盖,刻度盘指示器校准套件,夹具/附件存储盒
Dims: 15" W x 26" D x 20" H (381 x 660 x 508 mm)
Weight: 95 lb. (43 kg)
15-2200-TEMO型环驱动的MultiPrep系统,用于8”研磨盘,100-240 V 50/60 Hz 1 - 专为透射电子显微镜而设计样品制备精致材料研磨抛光
包括:飞溅环和压板盖,刻度指示器校准套件,夹具/附件存储盒
Dims: 22" W x 26" D x 21" H (560 x 660 x 535 mm)
Weight: 125 lb. (57 kg)

产品附件
注:夹具
/磁性研磨盘,设备及配件单独出售。请从下面附件列表中选择,以保证一个完整的系统配置的报价。

项目#配件图片描述
15-1005

美国 Allied精密研磨抛光机 MultiPrep™(图4)

用于 #15-1010, #15-1010-RE, #15-1013上的凸轮锁连接器
15-1010

美国 Allied精密研磨抛光机 MultiPrep™(图5)

含有3.1mm可拆卸扫描电镜样件的横截面扁板
15-1010-RE

美国 Allied精密研磨抛光机 MultiPrep™(图6)

用于#15-1005, #69-50000, #69-41000, #69-41005上的含有基准线的横截面扁板
15-1013

美国 Allied精密研磨抛光机 MultiPrep™(图7)

含有5.3 mm宽 x 3.5 mm深的耐热玻璃插件的TEM楔形/FIB 上用减薄夹具
15-1014

美国 Allied精密研磨抛光机 MultiPrep™(图8)

TEM楔形/FIB 夹具和4个 #69-40015耐热玻璃插件
15-1018

美国 Allied精密研磨抛光机 MultiPrep™(图9)

含有 0.5” 直径x 0.4” 高的耐热玻璃插件的SIMS/TEM 上用减薄夹具
15-1020

美国 Allied精密研磨抛光机 MultiPrep™(图10)

2.25" 直径不锈钢平行抛光夹具
15-1020-80

美国 Allied精密研磨抛光机 MultiPrep™(图11)

3" 直径不锈钢平行抛光夹具
15-1020-100

美国 Allied精密研磨抛光机 MultiPrep™(图12)

4" 直径不锈钢平行抛光夹具
15-1025

美国 Allied精密研磨抛光机 MultiPrep™(图13)

可镶嵌40 mm大小件的泪滴状夹具
15-1035

美国 Allied精密研磨抛光机 MultiPrep™(图14)

重量块套件
包含:1个200克 和1个100克桶形重量块,1个200克1个100克和1个 50克 槽形重量块及1个固定杆
15-1045

美国 Allied精密研磨抛光机 MultiPrep™(图15)

2.00" 宽 x 1.00" 高 x 0.75" 深 袋形多功能夹具
15-1046

美国 Allied精密研磨抛光机 MultiPrep™(图16)

45°对角线方向, 2.00" 宽 x 1.00" 高 x 0.80" 深 袋形多功能夹具
15-1047

美国 Allied精密研磨抛光机 MultiPrep™(图17)

1.00" 宽 x 0.40" 高 x 0.45" 深 袋形多功能夹具
15-1048

美国 Allied精密研磨抛光机 MultiPrep™(图18)

45° 对角线方向, 1.00" 宽 x 0.40" 高 x 0.45" 深 袋形多功能夹具
15-1050

美国 Allied精密研磨抛光机 MultiPrep™(图19)

有0.63" 宽 x 0.10" 高x 0.25" 深的袋形 夹式横截面扁板
15-1051

美国 Allied精密研磨抛光机 MultiPrep™(图20)

对角线方向夹式横截面扁板
120-30015

美国 Allied精密研磨抛光机 MultiPrep™(图21)

含花岗岩底座的数显指示器测量系统
10-1005

美国 Allied精密研磨抛光机 MultiPrep™(图22)

8“英寸(203毫米)铝研磨盘
10-1005M

美国 Allied精密研磨抛光机 MultiPrep™(图23)

8“英寸(203毫米)磁性研磨盘
5-8100

美国 Allied精密研磨抛光机 MultiPrep™(图24)

研磨盘、砂纸、抛光布储物柜,最大可放置12”大小
5-8105

美国 Allied精密研磨抛光机 MultiPrep™(图25)

铝制托盘/架子
